Detalles del proyecto (Fase 1)

Las obras de construcción del enlace de Rivas a la M-50 se están desarrollando en dos fases independientes una de otra, cada parte del trazado del enlace corresponde a una determinada fase y permite unos movimientos concretos. Si no tienes claro a qué corresponde cada fase pincha en la siguiente página: ¿Cómo es el proyecto de enlace de Rivas a la M-50?

En esta página nos centramos en los detalles de la Fase 1 del proyecto. Puedes pinchar en cada una de las imágenes (extraídas del proyecto de construcción) para ampliarlas.

Al final de la página hay un enlace para acceder a todos los documentos del proyecto de construcción de la fase 1, por si necesitas aún más información.


Señalización



Viendo el plano de señalizaciones podemos ver que las vías de servicio separadas del tronco de la M-50 tendrán una limitación de 60km/h, mientras que en las rotondas y carrilles de entrada y salida de ellas la velocidad máxima será de 40km/h.

Además, se instalarán los carteles informativos que indican movimientos aún no permitidos en la Fase 1, como por ejemplo el acceso a la R-3 desde Rivas. Éstos serán ocultados una vez instalados.

Adicionalmente vemos que la rotonda más próxima a la trama urbana de Rivas tendrá una salida directa al futuro polígono industrial norte de Rivas (aún sin definir).

En las siguientes imágenes se pueden ver los detalles de señalización en cada una de las rotondas:




Iluminación


En la imagen anterior se puede ver cómo tanto las nuevas vías de servicio paralelas a la M-50 como la conexión con las rotondas y las propias rotondas contarán con farolas.

Plan de obra

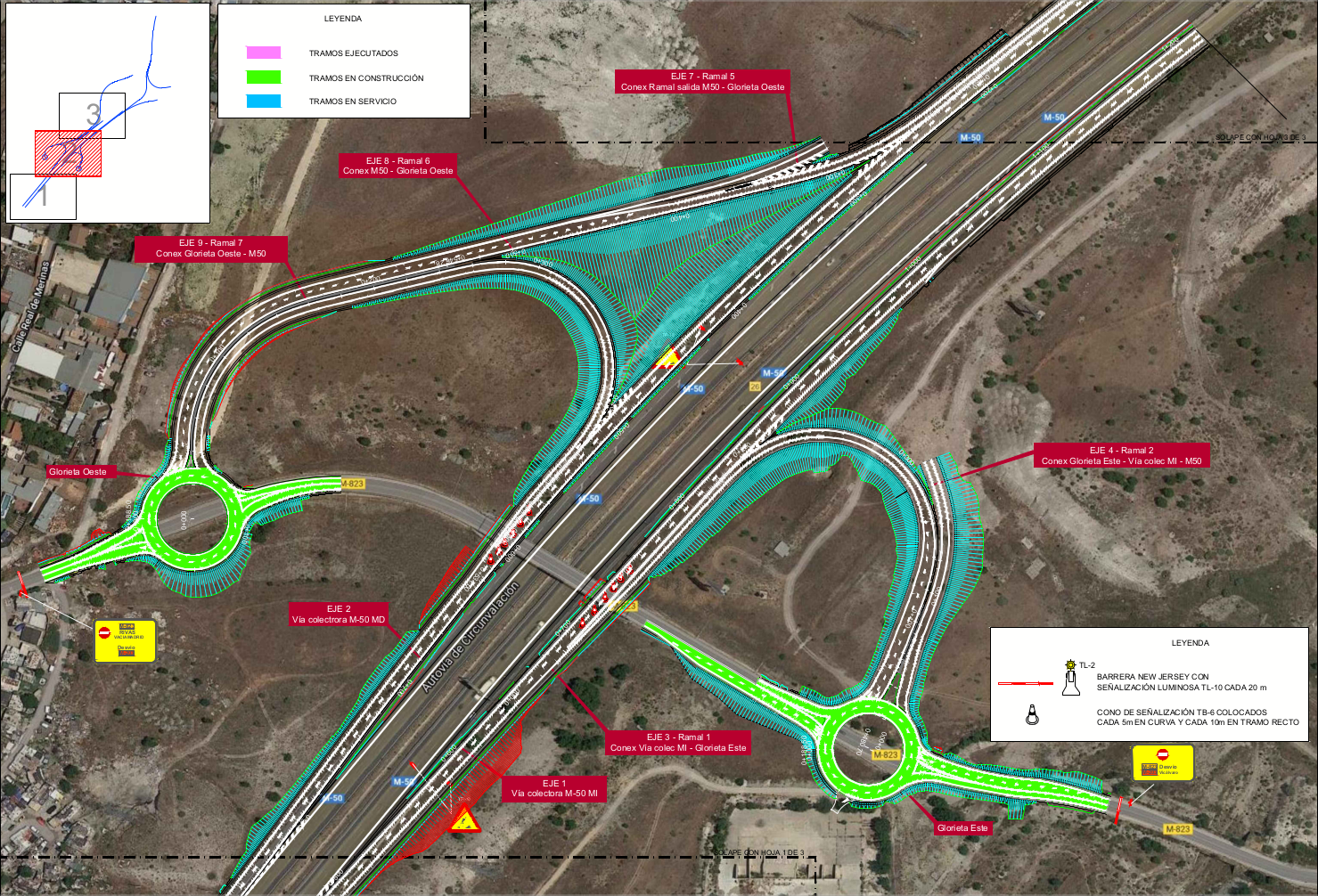

El plan de obra de esta primera fase está dividido a su vez en varias fases o etapas. Dejamos a continuación el diagrama de Gantt donde se ven los plazos de tiempo que lleva cada etapa y las intervenciones que se harán en cada una. Esto corresponde a lo definido en el proyecto de construcción pero no debe tomarse al pie de la letra ya que por lo que estamos viendo en las obras no están siguiendo exactamente este plan.

Diagrama de Gantt

Etapa 1

Etapa 2

Etapa 3

Etapa 4

Etapa 5

Descarga de documentos

En el siguiente enlace puedes encontrar todos los documentos relativos al proyecto de construcción de esta primera fase del enlace de Rivas a la M-50. Está extraído de la página de contratación del Estado del Sector Público (https://contrataciondelestado.es/)
